Cum se conectează o priză de remorcă auto? Schemă priză 7 PIN

Priza electrică pentru alimentarea remorcii auto este o parte inseparabilă a cârligului de remorcare. Priza pentru remorcă este elementul care servește la conectarea vehiculului la remorcă prin intermediul cablurilor electrice. Datorită acestui lucru este posibilă transmiterea semnalelor luminoase, precum și a energiei electrice de la mașină la remorcă.

Se întâmplă însă ca aceasta să se defecteze și să necesite înlocuire. O putem face singuri, dar este bine să ne pregătim corespunzător. Conectarea corectă a remorcii la instalația mașinii este crucială pentru funcționarea eficientă a luminilor și pentru siguranța pe drum. Indiferent dacă folosiți o remorcă ușoară, o remorcă cu sistem de frânare sau o rulotă, cunoașterea schemei de conexiuni și a tipurilor de prize și ștechere vă va ajuta să evitați problemele.

Conectarea corectă a prizei de remorcă este o investiție în siguranță – a dumneavoastră și a celorlalți participanți la trafic. Conform Codului Rutier, fiecare remorcă trebuie să aibă o iluminare exterioară funcțională.

Aflați cum trebuie să se desfășoare conectarea corectă a prizei de remorcă, care sunt tipurile de prize, culorile firelor și cum să verificați conexiunea și să pregătiți cablurile electrice ca la carte.

Conectarea prizei de remorcă auto pas cu pas

Conectarea pe cont propriu a prizei pentru remorcă auto nu este dificilă, dar necesită puțină cunoaștere și îndemânare tehnică. Dacă efectuați procesul de conectare corect, veți asigura o funcționare durabilă și impecabilă a lămpilor din spate, a lămpilor de gabarit sau de poziție, precum și siguranța în timpul mersului cu remorca. Nu uitați să respectați regulile de siguranță – orice lucrare care intervine în instalația electrică a mașinii trebuie efectuată cu aprinderea complet oprită. Înainte de a începe orice lucrare la instalația electrică, deconectați întotdeauna borna negativă a bateriei – acest lucru va evita un scurtcircuit periculos în rețeaua electrică. Ce urmează după? Mai jos veți găsi un ghid în 3 pași, pe care îl vom detalia în acest articol:

1. Verificați tipul de priză de pe mașina dvs.: 7-PIN sau 13-PIN?
2. Demontați priza veche și evaluați starea firelor din cablaj
3. Montați noua priză pe mașină conform schemei electrice

Pasul 1: Verificați tipul de priză de pe mașina dvs.: 7-PIN sau 13-PIN?

Alegeți tipul de priză potrivit pentru mașina dumneavoastră. Pe piață sunt disponibile prize cu 7 pini sau 13 pini. Diferența dintre priza cu 7 PIN și cea cu 13 PIN constă în numărul diferit de funcții pe care le pot deservi. Priza cu 7 pini este suficientă pentru remorci cu MMA de până la 750 kg, dar priza cu 13 pini este obligatorie pentru remorci mai grele, care trebuie să aibă lumină de mers înapoi (mansașier).

Prin intermediul prizei cu 7 pini pot fi conectate funcțiile de iluminare de bază, solicitate de lege pentru remorcile ușoare care nu au montată o lumină de marșarier și nici alte echipamente suplimentare. Gama prizei cu 7 PIN include: lumini de poziție, lumină de ceață, semnalizatoare și lumini de frână (STOP). Priza cu 13 pini va asigura deservirea tuturor luminilor disponibile ale remorcii, inclusiv lumina de marșarier sau iluminarea plăcuței de înmatriculare, iar în sistemele mai complexe și alimentarea dispozitivelor suplimentare. Alegerea noii prize depinde de cablajul electric care a fost tras la cârligul de remorcare al mașinii, precum și de tipul de remorcă pe care intenționați să o tractați. Instalațiile cu 7 pini sunt utilizate pe scară largă la remorcile ușoare cu MMA 750 kg. Rețineți însă că, dacă pe viitor doriți să folosiți o remorcă cu un sistem electric mai complex, remorci mai grele, rulote sau suporturi de biciclete pe cârlig, merită să luați în considerare instalarea unei prize cu 13 pini, care suportă funcții suplimentare.

Funcții suplimentare ale prizei cu 13 pini:

• lumină de marșarier (mansașier),
• alimentare permanentă suplimentară (12V) pentru alimentarea echipamentelor auxiliare (de ex. frigider sau iluminat interior),
• alimentare prin contact (activă doar când este pus contactul),
• masă pentru echipamentele de la bordul remorcii.

Dacă pe mașina dvs. este instalată o priză cu 7 PIN, schimbarea acesteia cu o versiune cu 13 pini va necesita înlocuirea fasciculului de cabluri și o intervenție în instalația electrică. Dacă nu aveți abilitățile necesare, contactați un electrician auto specializat. În cazul în care doriți să conectați un ștecher cu 13 PIN la o priză cu 7 pini (sau invers) și nu aveți nevoie de funcțiile suplimentare, folosiți un adaptor corespunzător. Adaptoarele sunt produse ieftine pe care le puteți cumpăra de la producătorul de remorci Unitrailer.

Pasul 2: Demontați priza veche și verificați starea firelor din cablaj

Modul de demontare a prizei vechi depinde de tipul și producătorul acesteia. Începeți cu o inspecție atentă a prizei instalate pe vehicul. La majoritatea modelelor, aceasta este prinsă cu șuruburi care trebuie desfăcute pentru a elibera priza și a ajunge la firele electrice din interior. După deschiderea prizei, fiți atenți la dispunerea firelor. Firele ar trebui să fie marcate prin culori, care vă vor permite ulterior instalarea lor corectă în noua priză. Pentru siguranță, puteți face și o fotografie care vă va ajuta la conectarea ulterioară a firelor. Următoarea acțiune este deconectarea cablajului electric. Faceți acest lucru slăbind șuruburile care fixează capetele cablurilor în priză.

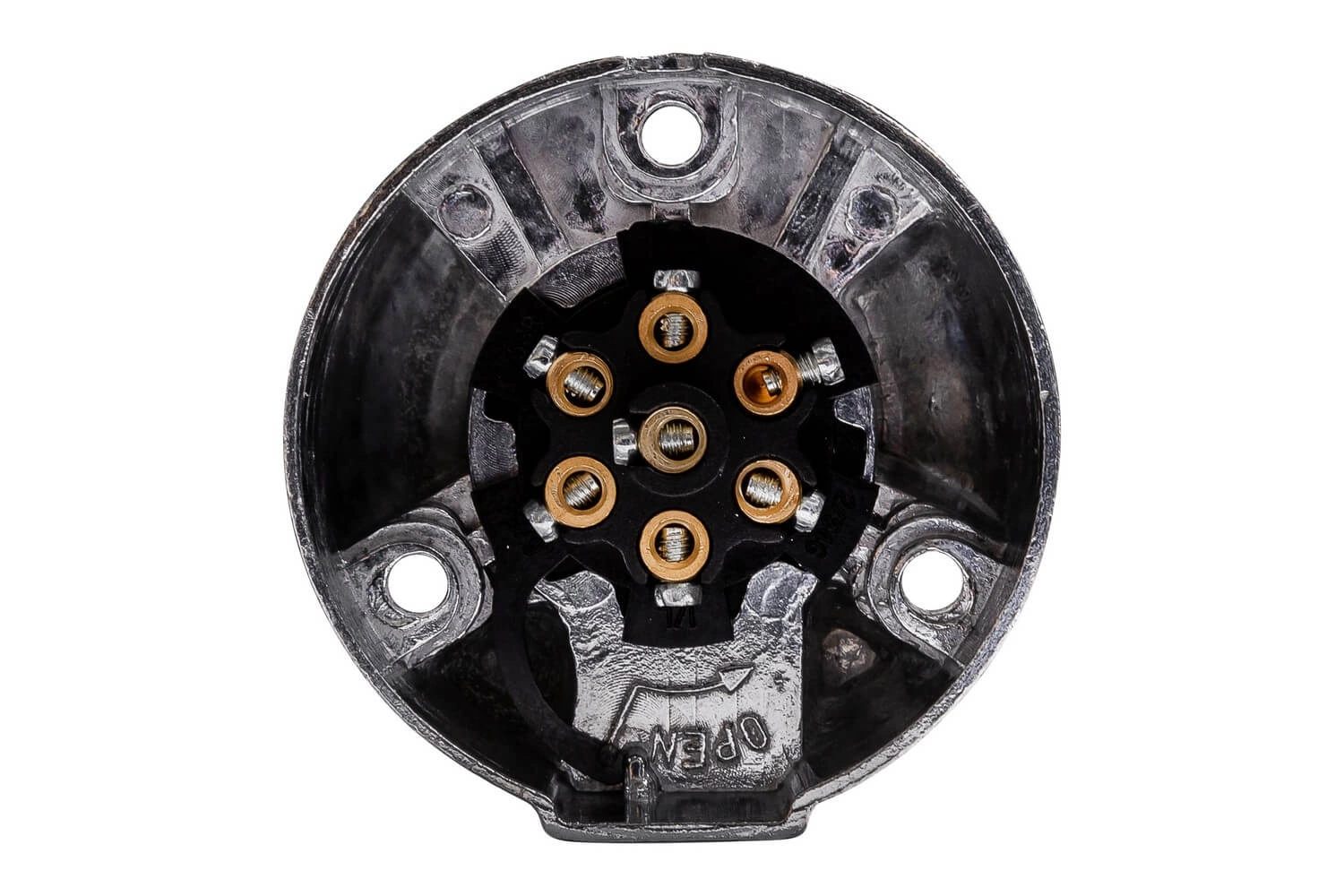

Verificați pinii din priză și ștecher. O depunere verde sau albă indică prezența coroziunii. Curățați-i cu hârtie abrazivă fină sau cu un spray special pentru contacte electrice.

După desfacerea firelor, asigurați-vă că capetele acestora sunt în stare bună – nu sunt îndoite sau oxidate. Verificați dacă au lungimea și grosimea corespunzătoare pentru a permite o conexiune fermă. Firele uzate sau prea scurte se pot deconecta de la sine în timpul mersului sau pot duce la deteriorarea toroanelor de cupru – verificarea stării lor în această etapă va asigura durabilitate și fiabilitate.

Puteți folosi un cutter sau un clește mic de tăiat pentru a ajusta firele, dacă lungimea acestora permite. Dacă daunele sunt atât de extinse încât conectarea ștecherului devine imposibilă după tăiere, trebuie să înlocuiți și firele. Pregătiți cablurile electrice conform instrucțiunilor producătorului prizei. Dacă nu aveți experiență, puteți apela la un specialist care se va ocupa de pregătirea corespunzătoare a firelor.

Pasul 3: Cum se conectează corect priza?

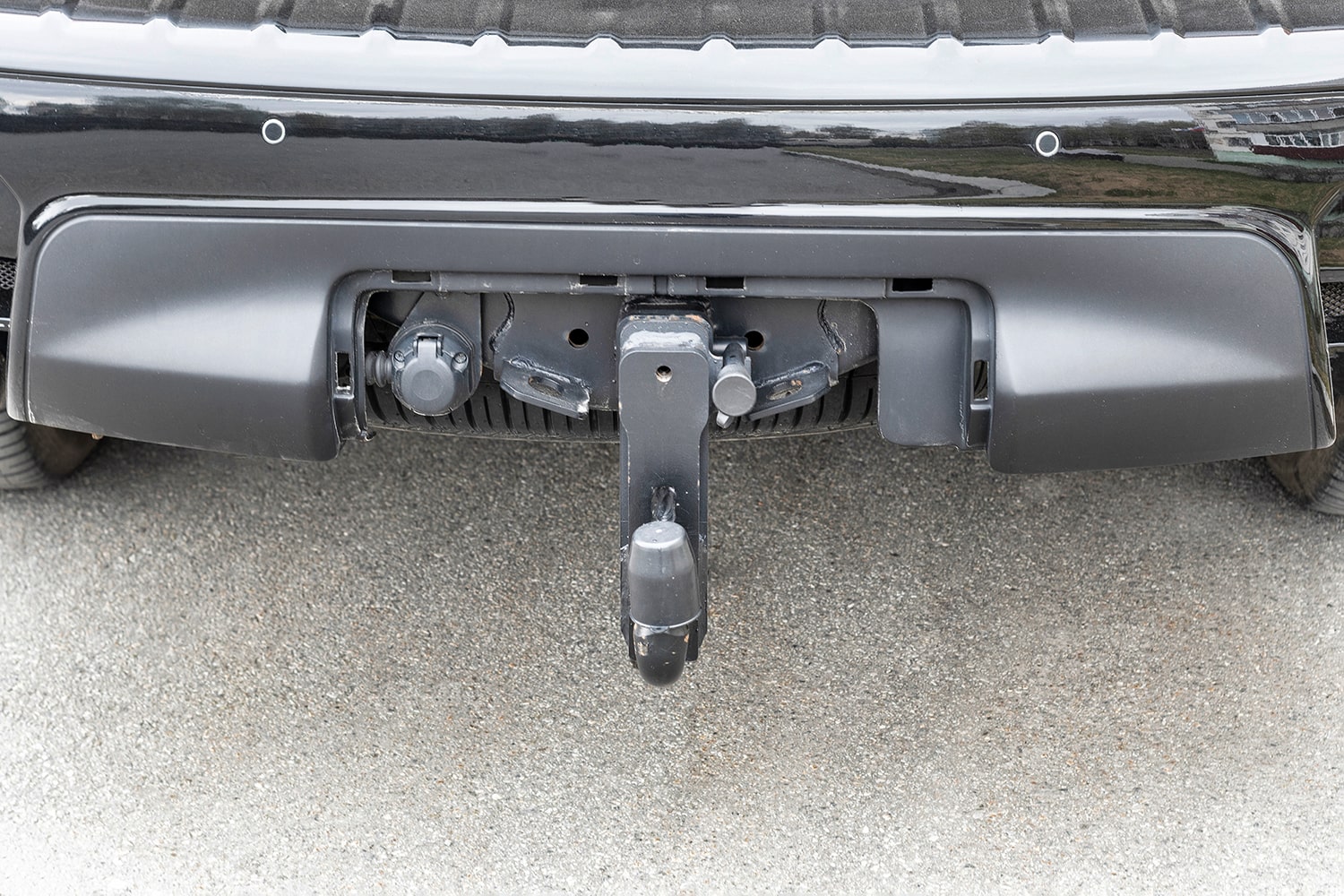

După demontarea prizei vechi, este timpul pentru instalarea celei noi! Este importantă alegerea prizei potrivite, astfel încât să se potrivească pe suportul de montaj dedicat de pe mașină. Din fericire, acest lucru nu ar trebui să fie o problemă – la majoritatea cârligelor de remorcare se folosesc prize universale de 7 PIN sau 13 PIN. Verificați de asemenea starea protecției din cauciuc prin care trece cablajul electric – dacă observați deteriorări pe aceasta, înlocuiți-o cu una nouă. Garnitura din cauciuc de sub priză previne coroziunea contactelor cauzată de umiditate.

Puteți comanda direct o priză completă cu tot cu protecție. Următorul pas este conectarea firelor. Rețineți că capetele dezizolate ale firelor trebuie să fie suficient de lungi pentru a putea fi fixate ferm în priză, trebuie să fie drepte și curate. Conectați firele conform schemei producătorului sau folosiți instrucțiunile pe care le-am inclus mai jos. De asemenea, pozele făcute la pasul anterior vă pot fi de ajutor! Rețineți că priza trebuie să fie bine înșurubată – strângerea fermă a tuturor șuruburilor îi va asigura durabilitatea și rezistența la șocuri și daune mecanice. Cea mai frecventă cauză a defecțiunilor din instalație este o masă defectuoasă, adică o conexiune proastă a firului alb (Pin 3).

Atenție! Conectarea „pe direct” fără releu/modul poate provoca erori la computerul de bord.

Conectarea ștecherului și verificarea funcționării luminilor

Conectarea prizei la remorcă nu înseamnă totul. Trebuie să verificați dacă totul a fost făcut bine, iar continuitatea firelor și a conexiunii electrice este intactă și stabilă, pentru a nu suferi o defecțiune în timpul călătoriei. După finalizarea montajului, utilizați un tester de tensiune sau un tester special pentru priză cârlig auto pentru a verifica dacă toate luminile funcționează corect.

De asemenea, se recomandă testarea manuală a tuturor luminilor. Cum se face acest lucru? Iată un alt ghid practic:

1. Porniți mașina și verificați martorii din bord. Rotiți cheia în contact și asigurați-vă că nu au apărut mesaje de eroare pe tabloul de bord.
2. Testați luminile și semnalele luminoase. Porniți semnalizatoarele, luminile de poziție, lumina de frână și luminile de marșarier (la instalația cu 13 PIN). Verificați dacă lămpile reacționează corect. În cazul luminilor de frână, este util să cereți ajutorul unei a treia persoane.
3. În caz de probleme cu funcționarea luminilor, verificați introducerea corectă a ștecherului, iar dacă nu aceasta este cauza – conectarea corectă a tuturor firelor în priză.

O priză electrică conectată corespunzător ar trebui să asigure funcționarea corectă a tuturor luminilor disponibile pe remorcă, inclusiv a lămpilor spate, lămpilor de gabarit sau iluminării plăcuței de înmatriculare. Dacă vreunul dintre consumatorii electrici nu funcționează:

• verificați dacă firul alb este strâns ferm atât în priză, cât și pe caroseria vehiculului,
• reveniți la schema electrică și asigurați-vă că firele sunt conectate corect.

Nu uitați că deplasarea cu o iluminare nefuncțională a remorcii atrage riscul unei amenzi, precum și posibilitatea reținerii certificatului de înmatriculare și interzicerea continuării drumului.

Tipuri de prize pentru remorcă – 7-PIN și 13-PIN

Cablajele electrice pentru remorci diferă în funcție de tipul remorcii și de echiparea acesteia. Diferența principală constă în numărul de poli responsabili pentru transmiterea semnalului, precum și pentru alimentarea diferitelor funcții ale remorcii. Cele mai frecvente tipuri sunt:

• Priza 7 PIN tip „N” – utilizată în principal la remorci ușoare cu MMA de până la 750 kg. Permite conectarea luminilor de bază, cum ar fi semnalizatoarele, lumina de ceață, lumina de poziție stânga, lumina de poziție dreapta și luminile STOP.
• Priza 13 PIN – utilizată la rulote și remorci mai grele (MMA de peste 750 kg). Pinii suplimentari permit gestionarea luminilor de marșarier și a alimentării permanente.
• Priza 7 PIN tip „S” – o extindere a prizei standard „N”, care adaugă suport pentru lumina de marșarier. Este adesea utilizată la remorci cu un sistem electric mai dezvoltat.

La achiziționarea unei prize noi sau a unui ștecher, asigurați-vă că este compatibil cu parametrii remorcii și ai vehiculului dumneavoastră. Dacă instalația electrică a remorcii dvs. nu este compatibilă cu mașina – nu uitați să cumpărați adaptorul potrivit. La Unitrailer veți găsi prize, ștechere și adaptoare 7/13 PIN care vor asigura o conexiune corectă între vehicul și remorcă, precum și conectori și cleme rapide care permit conectarea ușoară a lămpilor la instalația electrică.

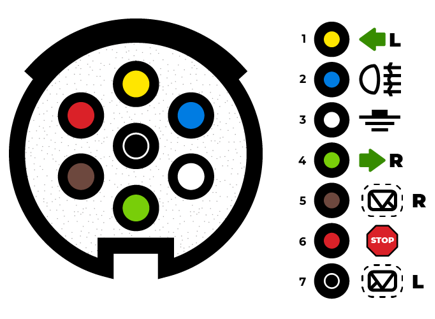

Priza 7 PIN – schemă priză remorcă și conexiuni

Înțelegerea schemei prizei de remorcă este baza unei instalări reușite. Fiecare priză și ștecher ar trebui să conțină o schemă care să faciliteze conectarea corectă - cel mai adesea o veți găsi pe carcasa produsului, de exemplu pe capac. Mai jos vă prezentăm funcțiile prizei cu 7 pini, dispunerea fiecărui fir și culorile acestora:

• Polul 1 – Galben: Semnalizator stânga
• Polul 2 – Albastru: Lumină de ceață
• Polul 3 – Alb: Fir de masă
• Polul 4 – Verde: Semnalizator dreapta
• Polul 5 – Maro: Lumină de poziție dreapta
• Polul 6 – Roșu: Lumini de frână (STOP)
• Polul 7 – Negru: Lumină de poziție stânga + Iluminare număr înmatriculare

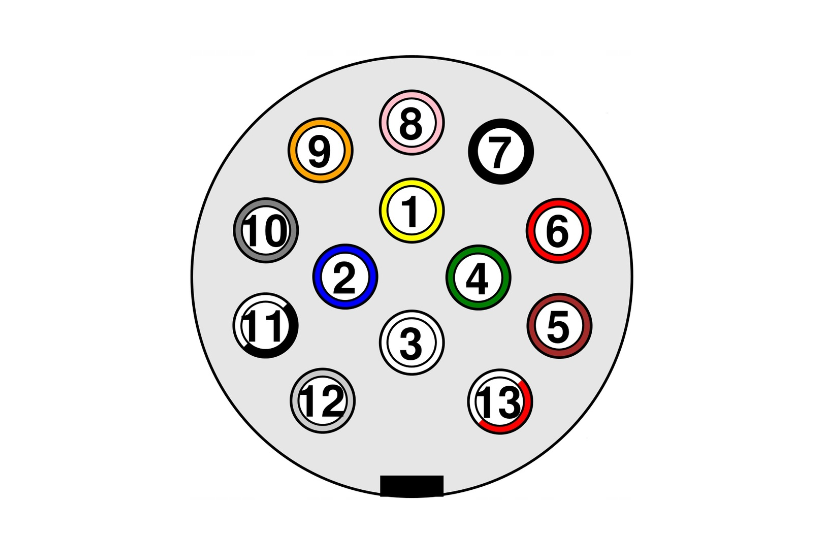

Priza 13-PIN - schemă și funcții suplimentare

La prizele 13 PIN, pe lângă conectorii standard, au fost adăugați pini care deservesc funcții mai avansate:

• Polul 8 (Roz): Lumină de marșarier
• Polul 9 (Portocaliu): Alimentare continuă 12V
• Polul 10 (Gri): Alimentare comandată de contactul de aprindere (circuit încărcare, echipamente auxiliare)
• Polul 11 (Alb/Negru): Masă pentru circuitul de alimentare prin contact
• Polul 12 (Alb/Albastru): Test / Detectare conectare remorcă
• Polul 13 (Alb/Roșu): Masă pentru circuitul de alimentare continuă
